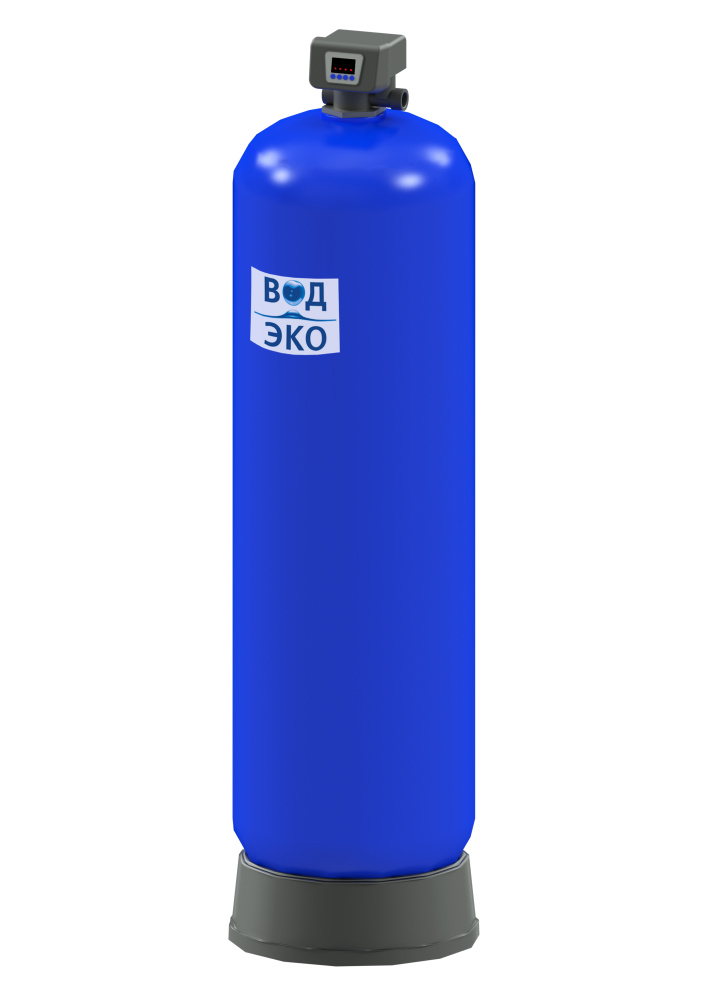

Установки сорбции АКВАФЛОУ серии F предназначены для дехлорирования воды, снижения содержания органических веществ и улучшения органолептических показателей воды. Установки АКВАФЛОУ серии F представляют собой скорые напорные фильтры, загруженные гранулированным активированным углем.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, гранулированным активированным углем, гравием поддерживающего слоя
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, гранулированным активированным углем, гравием поддерживающего слоя
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
|
Блок управления
|
Runxin |
|
Фильтрующий материал
|
Активированный уголь |
|
Регенерация по таймеру/счетчику
|
Таймер |
|
Объем фильтрующего материала, л
|
170 |
|
Материал корпуса фильтра
|
Пластик |
|
Масса поддерживающего слоя
|
170 |
|
Потеря давления Сv/Kv, бар
|
0.3 |
|
Рабочее давление мин/макс, бар
|
1-6 |
|
Рабочая темп. макс, °С
|
2-35 |
|
Присоединительные размеры вход/выход/дренаж, дюйм
|
1 / 1 / 1 |
|
Электрические характеристики, 220/380В, Вт
|
220В |
Отзывы
Оставить отзыв
| Сетка верхняя JD242A (SS-6-1 0.5mm) | 1 | шт |
| Труба ПВХ напорная Д 032*1,6 1,0 МПа | 1,8 | м |
| Клапан управляющий RunXin F67B1-A фильтр по таймеру 6 м3/ч | 1 | шт |
| Дренаж JD302 50 мм (HU6370 0,25 мм) | 1 | шт |
| Уголь активированный NWC 12х40 (мешок 25 кг; 50 л) | 170 | л |
| Адаптер 4-2,5" JD504-N (BJ-1-N) | 1 | шт |
| Кварцевый песок фр. 2,0-5,0 мм | 20 | кг |
| Переходник 50х32 (кольцо) | 1 | шт |
| Корпус фильтра 1865 4"-0" | 1 | шт |
