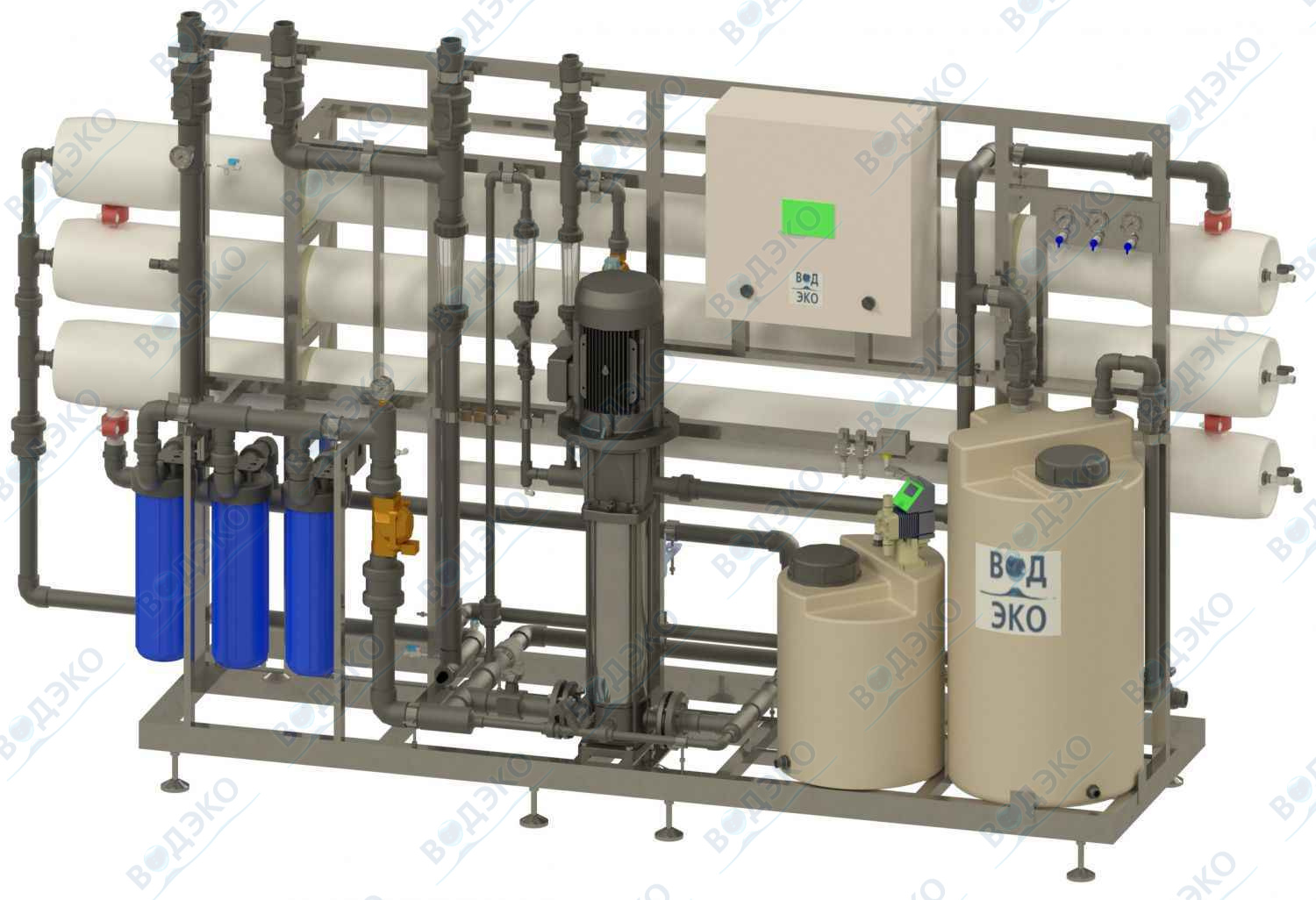

Аквафлоу RO 80-9,0:
Технические характеристики Аквафлоу RO 80-9,0*:
• Производительность по очищенной воде: 9,0 м³/ч
• Потребление исходной воды: 12,0 м³/ч
• Расход концентрата: 3,0 м³/ч
• Рецикл (возврат части потока): 1,0 - 5,0 м³/ч
* - при температуре исходной воды 8°С и общем солесодержании исходной воды не более 1500мг/л.
Состав установки обратного осмоса:
– Шкаф автоматики управления установкой
– Насос высокого давления НВД
– Мембранный корпус FRP 300 psi
– Мембраны обратноосмотичекие 8040
– Блок химической промывки мембран (CIP-мойка)
– Стальная окрашенная рама
– Регулирование рамы установки по уровню (регулируемые опоры)
– Комплекс дозирования антискаланта (насос-дозатор + емкость для реагента)
– Датчик электропроводности
– Входной кран
– Фильтр картриджный тонкой очистки
– Электромагнитный клапан ЭМК входной
– Электромагнитный клапан гидромойки
– Реле низкого давления (защита НВД от сухого хода)
– Реле высокого давления (защита трубопроводов от высокого давления)
– Вентиль регулировки расхода воды после насоса
– Вентиль регулировки расхода концентрата
– Вентиль регулировки расхода рецикла
– Манометр давления исходной воды
– Манометр давления воды после картриджного фильтра
– Манометр давления насоса высокого давления НВД
– Манометр давления пермеата
– Манометр давления концентрата
– Ротаметр пермеата
– Ротаметр концентрата (сброс в канализацию)
– Ротаметр рецикла
Дополнительные опции:
– линия подмеса исходной воды;
– рама из нержавеющей стали
Автоматика установки:
- автоматический режим работы установки;
- ручной режим управления всеми исполнительными механизмами;
- автоматический пуск, остановка установки обратного осмоса при достижении среднего, верхнего уровня в резервуаре чистой воды по дискретным сигналам датчиков уровня;
- контроль уровня антискаланта в ёмкости комплекса дозирования, остановка установки обратного осмоса при низком уровне реагента;
- защита насоса высокого давления (НВД) от «сухого хода»;
- устройство плавного пуска для насоса высокого давления;
- вентиляция шкафа управления для защиты от перегрева.
Индикация на панели шкафа управления исполнительных механизмов:
- работа насоса высокого давления (НВД);
- датчики верхнего уровня резервуара чистой воды;
- реле низкого давления исходной воды;
- реле высокого давления после насоса НВД;
- электромагнитный клапан исходной воды;
- электромагнитный клапан гидромойки;
- отображение значения электропроводности;
- контроль электропроводности, индикация при превышении установленных параметров.
Технические характеристики Аквафлоу RO 80-9,0*:
• Производительность по очищенной воде: 9,0 м³/ч
• Потребление исходной воды: 12,0 м³/ч
• Расход концентрата: 3,0 м³/ч
• Рецикл (возврат части потока): 1,0 - 5,0 м³/ч
* - при температуре исходной воды 8°С и общем солесодержании исходной воды не более 1500мг/л.
Состав установки обратного осмоса:
– Шкаф автоматики управления установкой
– Насос высокого давления НВД
– Мембранный корпус FRP 300 psi
– Мембраны обратноосмотичекие 8040
– Блок химической промывки мембран (CIP-мойка)
– Стальная окрашенная рама
– Регулирование рамы установки по уровню (регулируемые опоры)
– Комплекс дозирования антискаланта (насос-дозатор + емкость для реагента)
– Датчик электропроводности
– Входной кран
– Фильтр картриджный тонкой очистки
– Электромагнитный клапан ЭМК входной
– Электромагнитный клапан гидромойки
– Реле низкого давления (защита НВД от сухого хода)
– Реле высокого давления (защита трубопроводов от высокого давления)
– Вентиль регулировки расхода воды после насоса
– Вентиль регулировки расхода концентрата
– Вентиль регулировки расхода рецикла
– Манометр давления исходной воды
– Манометр давления воды после картриджного фильтра
– Манометр давления насоса высокого давления НВД
– Манометр давления пермеата
– Манометр давления концентрата
– Ротаметр пермеата
– Ротаметр концентрата (сброс в канализацию)
– Ротаметр рецикла
Дополнительные опции:
– линия подмеса исходной воды;
– рама из нержавеющей стали
Автоматика установки:
- автоматический режим работы установки;
- ручной режим управления всеми исполнительными механизмами;
- автоматический пуск, остановка установки обратного осмоса при достижении среднего, верхнего уровня в резервуаре чистой воды по дискретным сигналам датчиков уровня;
- контроль уровня антискаланта в ёмкости комплекса дозирования, остановка установки обратного осмоса при низком уровне реагента;
- защита насоса высокого давления (НВД) от «сухого хода»;
- устройство плавного пуска для насоса высокого давления;
- вентиляция шкафа управления для защиты от перегрева.
Индикация на панели шкафа управления исполнительных механизмов:
- работа насоса высокого давления (НВД);
- датчики верхнего уровня резервуара чистой воды;
- реле низкого давления исходной воды;
- реле высокого давления после насоса НВД;
- электромагнитный клапан исходной воды;
- электромагнитный клапан гидромойки;
- отображение значения электропроводности;
- контроль электропроводности, индикация при превышении установленных параметров.
|
Производительность, м³/час
|
9 |
|
Рабочее давление мин/макс, бар
|
11-15 |
|
Присоединительные размеры вход/выход/дренаж, дюйм
|
50 / 40 / 50 |
|
Контроллер управления
|
Create |
|
Мембраны, производитель
|
Vontron |
|
Насос высокого давления, производитель
|
CNP |
|
Масса, кг
|
790 |
|

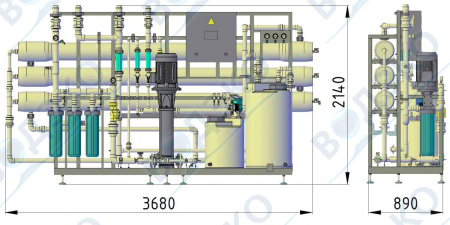

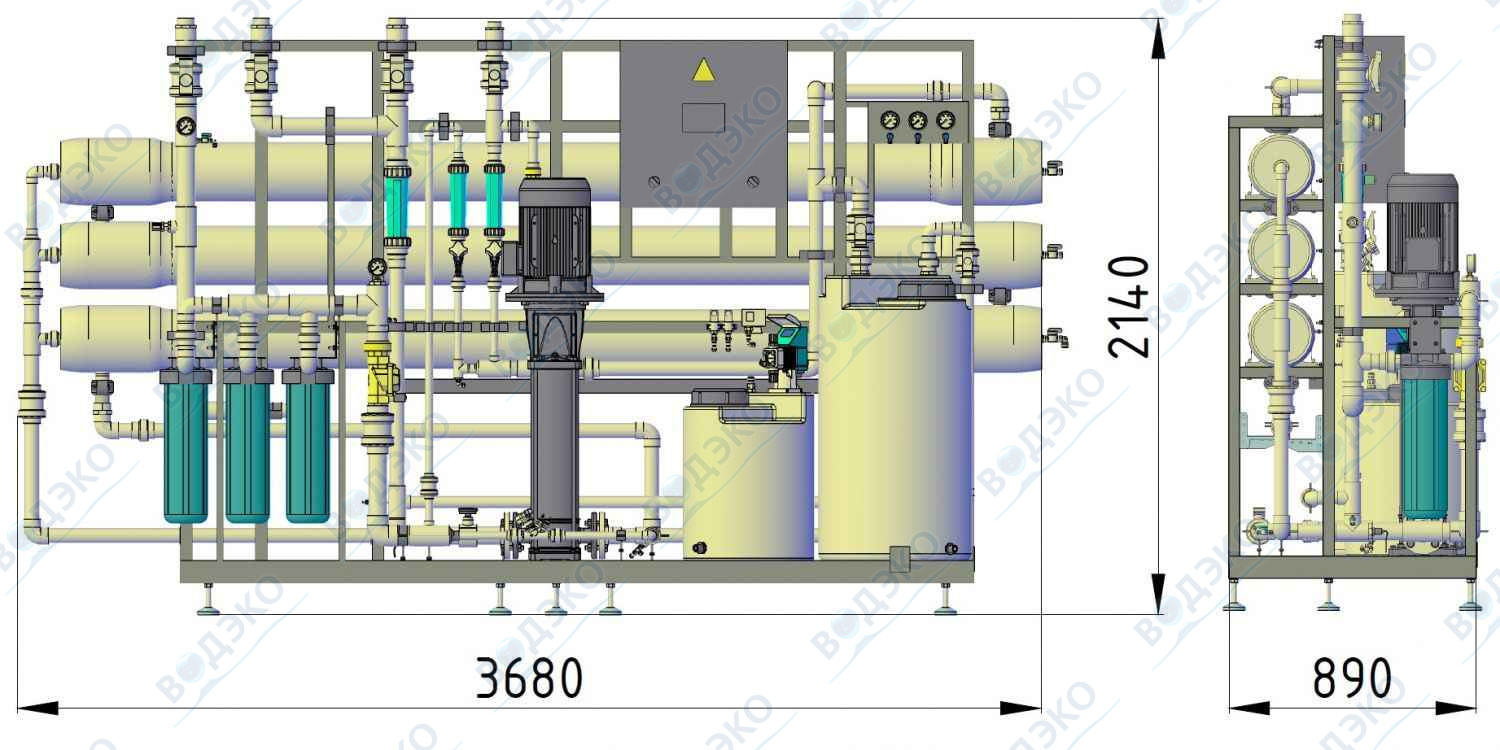

Габарит изделия ДхШхВ, мм
|
890 х 3755 х 2175 |
