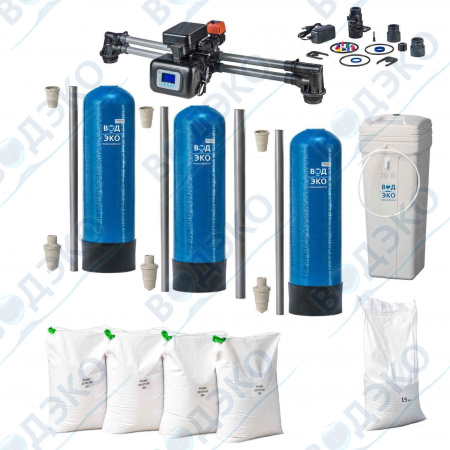

Установка умягчения АКВАФЛОУ SR 030/3-118B3

Установка умягчения АКВАФЛОУ серии S предназначена для умягчения воды методом натрий-катионирования в две ступени, что позволяет достичь жёсткости воды до 0,005 мг-экв/л.

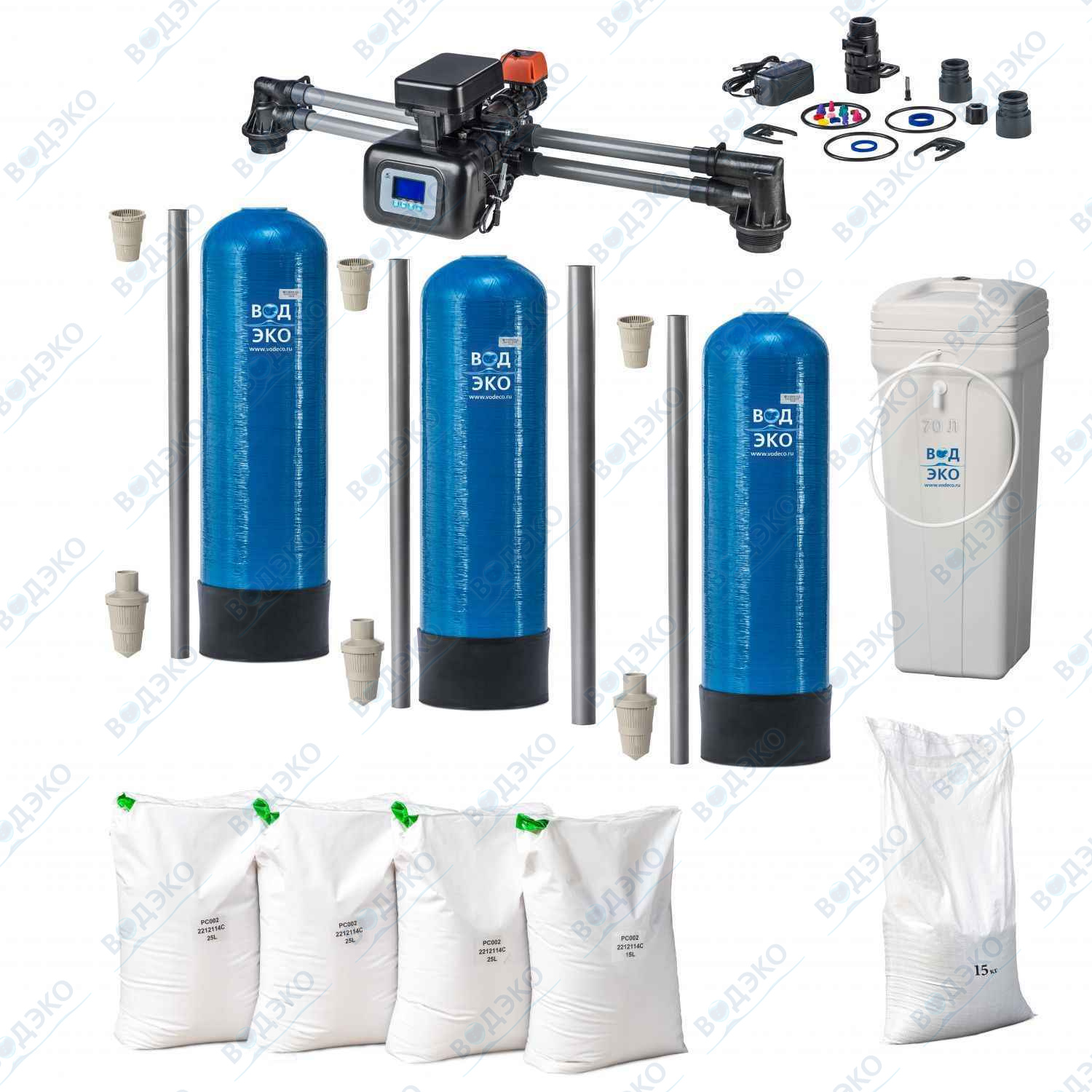

В состав установки входят:
- натрий-катионитные фильтры (3 шт.) с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющий клапан с автоматическим управлением, который крепится к верхней части фильтров и служит для вывода установки на регенерацию, переключения потоков воды во время регенерации и настройки параметров процесса регенерации.

Два фильтра всегда находятся в рабочем режиме (умягчение воды в две ступени), а третий – в режиме регенерации или ожидания.

Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтры, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.

В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра первой ступени и проходит через слой катионита. Умягчённая в одну ступень вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и поступает в верхнюю часть корпуса натрий-катионитного фильтра второй ступени и проходит через слой катионита. Умягчённая в две ступени вода выходит к потребителю через выходной патрубок управляющего клапана.

Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод установки в режим регенерации осуществляется по объему очищенной воды – управляющий клапан оборудован водосчетчиком, регистрирующим объем воды, пропущенный через установку. Фильтр, находившийся в режиме ожидания становится фильтром 2-ой ступени, фильтр со 2-ой ступени становится фильтром 1-ой ступени, а фильтр 1-ой ступени выходит на регенерацию.

Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
