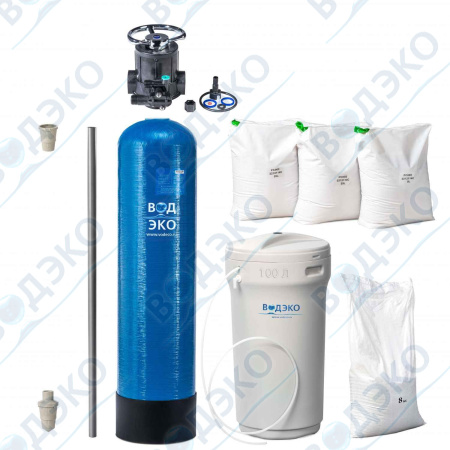

Установка умягчения АКВАФЛОУ серии S предназначена для умягчения воды методом натрий-катионирования.

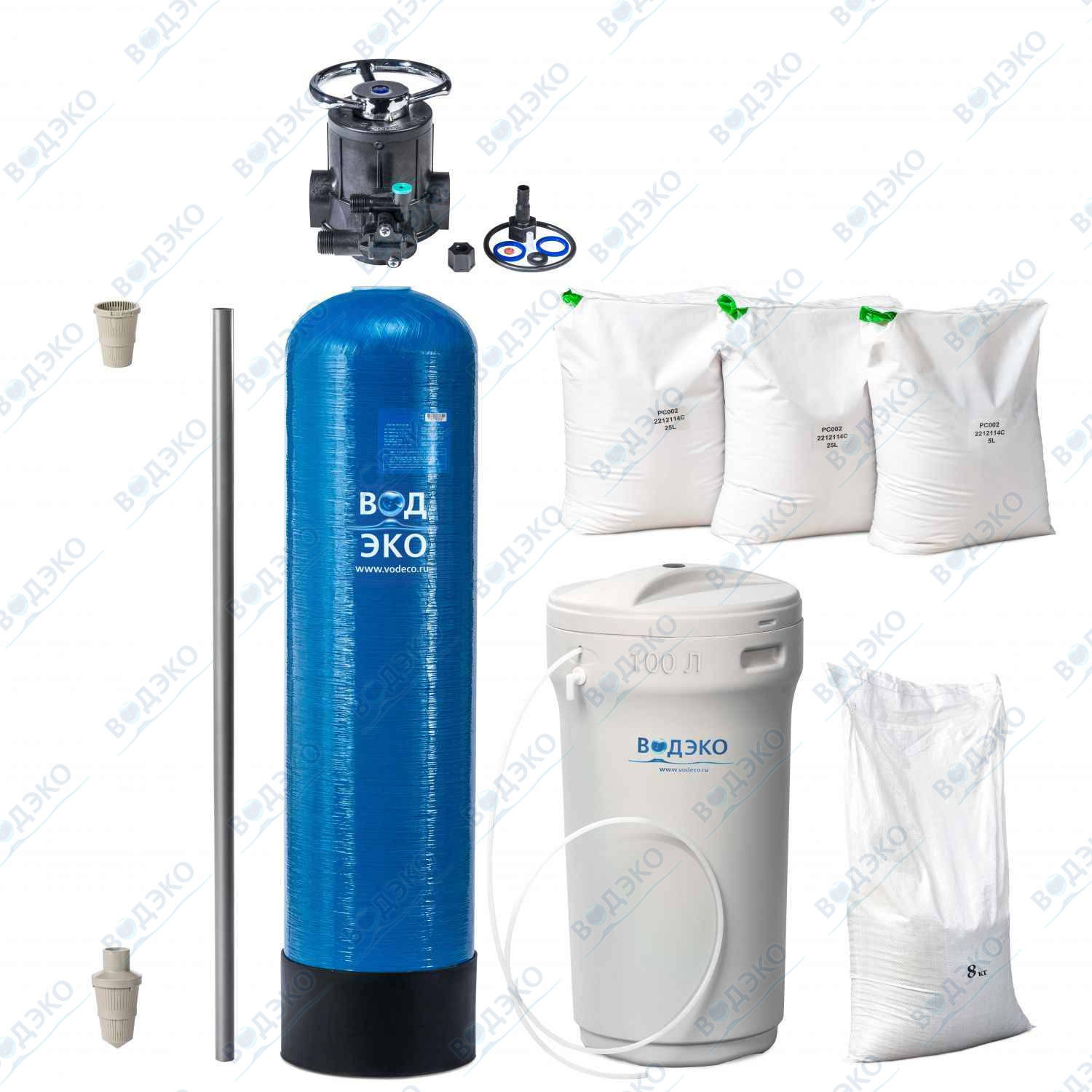

В состав установки входят:
- натрий-катионитный фильтр с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющий клапан с ручным управлением, который крепится к верхней части фильтра и служит для вывода установки на регенерацию и переключения потоков воды во время регенерации.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтр, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра и проходит через слой катионита. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод установки в режим регенерации и переключение режимов регенерации осуществляется оператором вручную поворотом рукоятки управляющего клапана. Периодичность регенераций зависит от жёсткости исходной воды и условий эксплуатации.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
В состав установки входят:
- натрий-катионитный фильтр с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющий клапан с ручным управлением, который крепится к верхней части фильтра и служит для вывода установки на регенерацию и переключения потоков воды во время регенерации.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтр, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра и проходит через слой катионита. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод установки в режим регенерации и переключение режимов регенерации осуществляется оператором вручную поворотом рукоятки управляющего клапана. Периодичность регенераций зависит от жёсткости исходной воды и условий эксплуатации.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
Блок управления
|
Runxin |
Регенерация по таймеру/счетчику
|
Счётчик |
Материал корпуса фильтра
|
Пластик |
Рабочее давление мин/макс, бар
|
2,5 - 6 бар |
Рабочая темп. макс, °С
|
4 - 45°С |
Присоединительные размеры вход/выход/дренаж, дюйм
|
1/0,5 |
Отзывы
Оставить отзыв
Загрузка отзывов...
Бак солевой 100 л в сборе | 1 | шт |
Кварцевый песок фр. 2,0-5,0 мм | 8 | кг |
Трубка солевая 3/8" | 2 | м |
Труба водоподъемная диам. 1,05" (27 мм) | 1,8 | м |
Катионит Pure PC002 25 л. | 55 | л |
Сетка верхняя JD209 (SS-3F-3/4 0.25mm) | 1 | шт |
Сетка нижняя JD210 (XS-3F-3/4 0,25mm) | 1 | шт |
Клапан управляющий RunXin F64A1 ручной умягчитель 4 м3/ч | 1 | шт |
Корпус фильтра 1248 | 1 | шт |
