Установки сорбции АКВАФЛОУ серии F предназначены для дехлорирования воды, снижения содержания органических веществ и улучшения органолептических показателей воды. Установки АКВАФЛОУ серии F представляют собой скорые напорные фильтры, загруженные гранулированным активированным углем.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, гранулированным активированным углем, гравием поддерживающего слоя
- управляющий клапан с ручным управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку и переключения потоков воды во время промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку и переключение режимов промывки осуществляется оператором вручную поворотом рукоятки управляющего клапана. Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, гранулированным активированным углем, гравием поддерживающего слоя
- управляющий клапан с ручным управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку и переключения потоков воды во время промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку и переключение режимов промывки осуществляется оператором вручную поворотом рукоятки управляющего клапана. Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
Блок управления
|
Runxin |
Фильтрующий материал
|
Активированный уголь |
Регенерация по таймеру/счетчику
|
Счётчик |
Объем фильтрующего материала, л
|
40 |
Материал корпуса фильтра
|
Пластик |
Масса поддерживающего слоя
|
5 |
Требуемый расход обратной промывки
|
1 |
Потеря давления Сv/Kv, бар
|
0.3 |
Рабочее давление мин/макс, бар
|
1-6 |
Рабочая темп. макс, °С
|
2-35 |
Присоединительные размеры вход/выход/дренаж, дюйм
|
1 / 1 / 1 |
Электрические характеристики, 220/380В, Вт
|
220В |
Отзывы
Оставить отзыв
Загрузка отзывов...

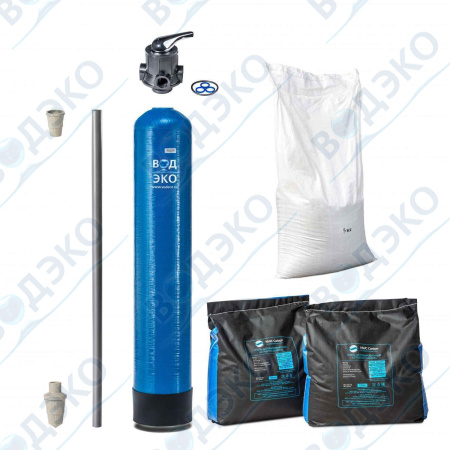

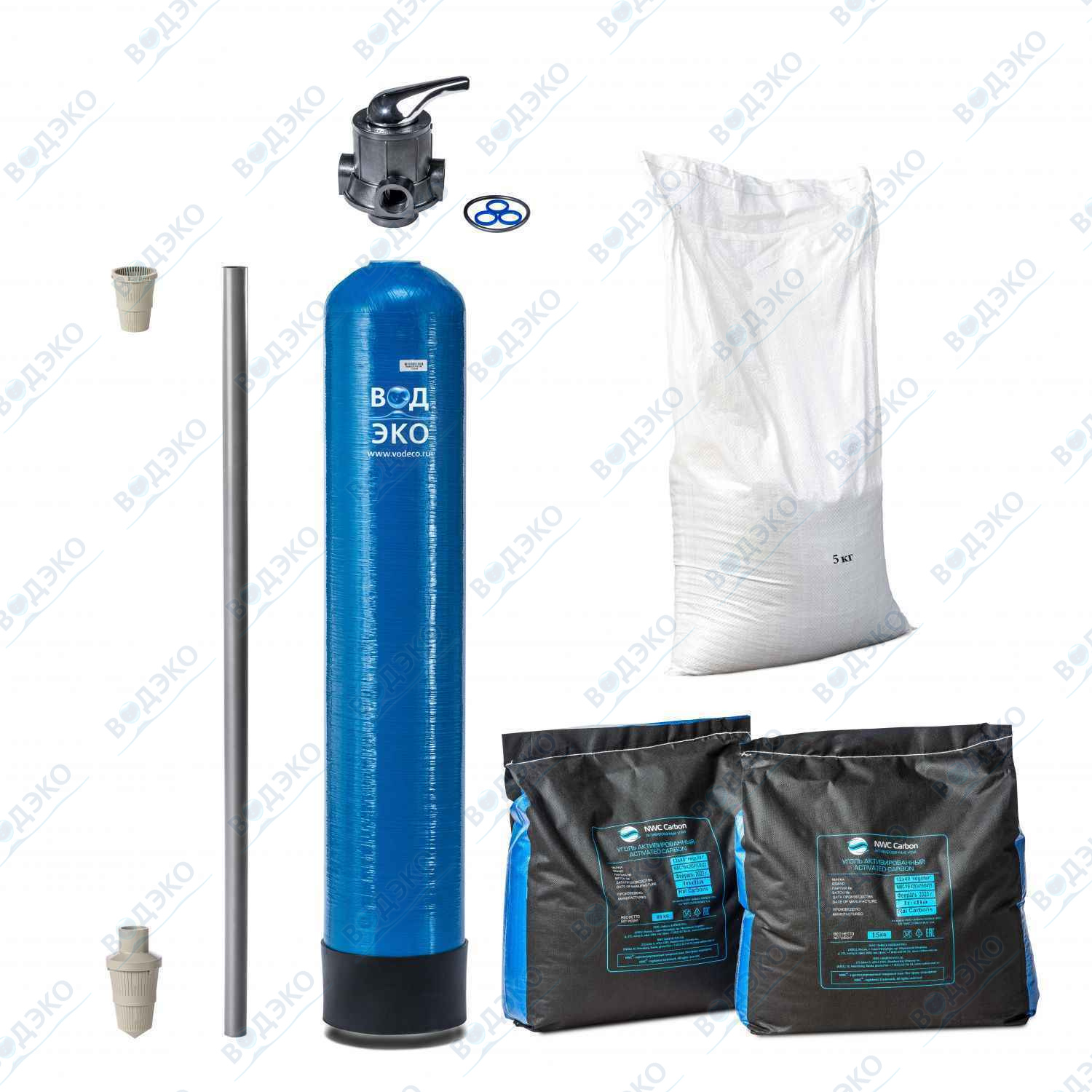

Уголь активированный NWC 12х40 (мешок 25 кг; 50 л) | 40 | л |
Кварцевый песок фр. 2,0-5,0 мм | 5 | кг |
Труба водоподъемная диам. 1,05" (27 мм) | 1,8 | м |
Корпус фильтра 1054 | 1 | шт |
Клапан управляющий RunXin F56A1 ручной фильтр 4,5 м3/ч | 1 | шт |
Сетка верхняя JD209 (SS-3F-3/4 0.25mm) | 1 | шт |
Сетка нижняя JD210 (XS-3F-3/4 0,25mm) | 1 | шт |
