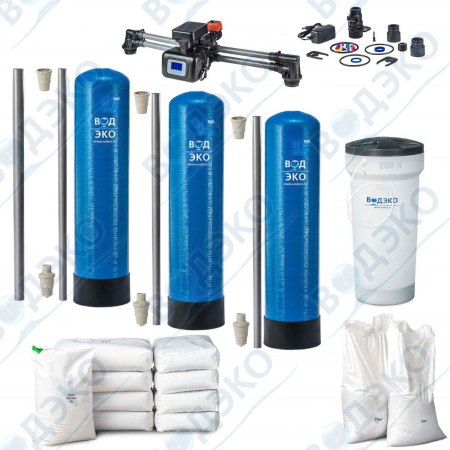

Установка умягчения АКВАФЛОУ серии S предназначена для умягчения воды методом натрий-катионирования в две ступени, что позволяет достичь жёсткости воды до 0,005 мг-экв/л.

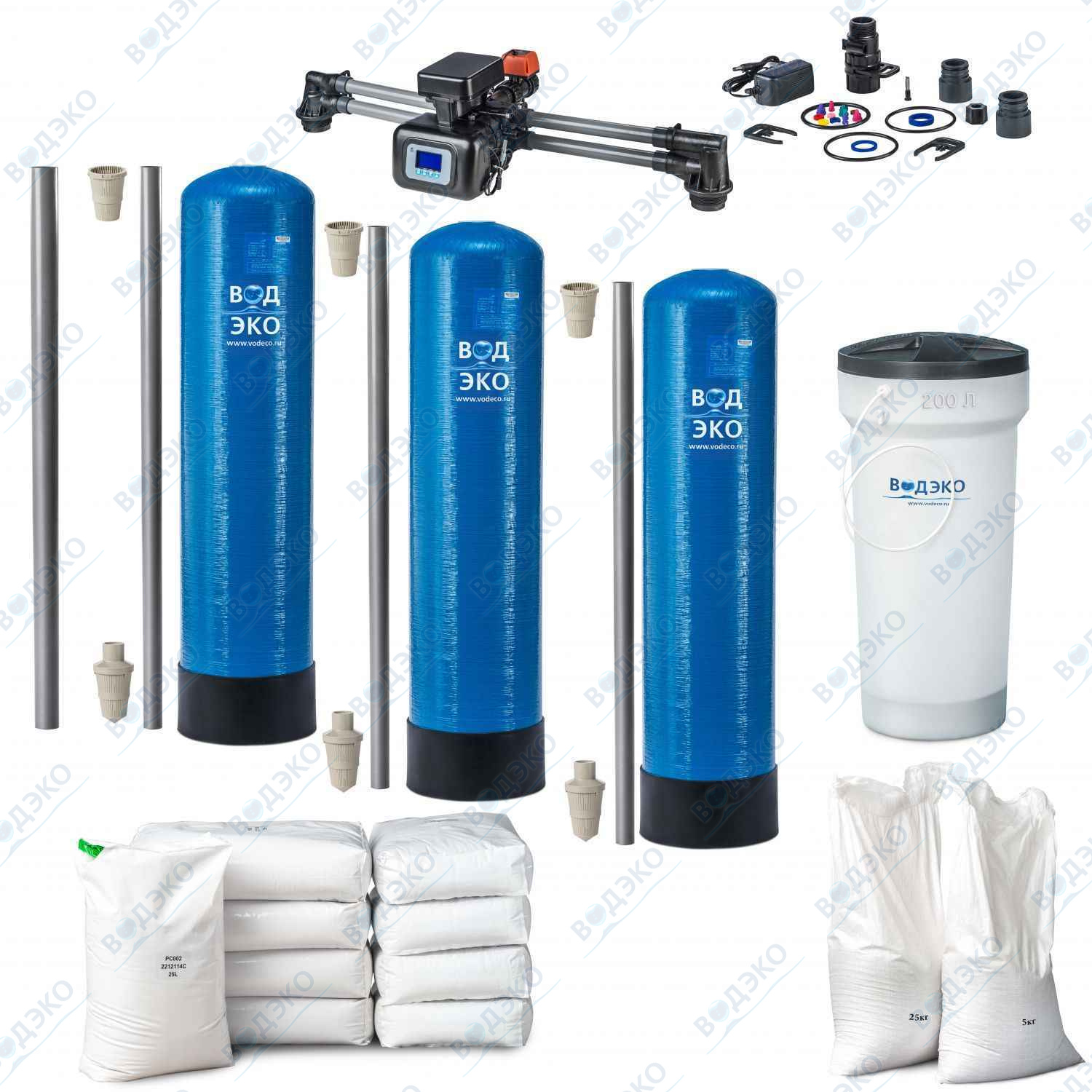

В состав установки входят:
- натрий-катионитные фильтры (3 шт.) с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющий клапан с автоматическим управлением, который крепится к верхней части фильтров и служит для вывода установки на регенерацию, переключения потоков воды во время регенерации и настройки параметров процесса регенерации.
Два фильтра всегда находятся в рабочем режиме (умягчение воды в две ступени), а третий – в режиме регенерации или ожидания.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтры, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра первой ступени и проходит через слой катионита. Умягчённая в одну ступень вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и поступает в верхнюю часть корпуса натрий-катионитного фильтра второй ступени и проходит через слой катионита. Умягчённая в две ступени вода выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод установки в режим регенерации осуществляется по объему очищенной воды – управляющий клапан оборудован водосчетчиком, регистрирующим объем воды, пропущенный через установку. Фильтр, находившийся в режиме ожидания становится фильтром 2-ой ступени, фильтр со 2-ой ступени становится фильтром 1-ой ступени, а фильтр 1-ой ступени выходит на регенерацию.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
В состав установки входят:
- натрий-катионитные фильтры (3 шт.) с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющий клапан с автоматическим управлением, который крепится к верхней части фильтров и служит для вывода установки на регенерацию, переключения потоков воды во время регенерации и настройки параметров процесса регенерации.
Два фильтра всегда находятся в рабочем режиме (умягчение воды в две ступени), а третий – в режиме регенерации или ожидания.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтры, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра первой ступени и проходит через слой катионита. Умягчённая в одну ступень вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и поступает в верхнюю часть корпуса натрий-катионитного фильтра второй ступени и проходит через слой катионита. Умягчённая в две ступени вода выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод установки в режим регенерации осуществляется по объему очищенной воды – управляющий клапан оборудован водосчетчиком, регистрирующим объем воды, пропущенный через установку. Фильтр, находившийся в режиме ожидания становится фильтром 2-ой ступени, фильтр со 2-ой ступени становится фильтром 1-ой ступени, а фильтр 1-ой ступени выходит на регенерацию.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
Производительность Qн, м³/час
|
1.8 |
Производительность Qмакс, м³/час
|
3.1 |
Блок управления
|
Runxin |
Регенерация по таймеру/счетчику
|
Счётчик |
Объем фильтрующего материала, л
|
3 х 75 |
Материал корпуса фильтра
|
Пластик |
Масса поддерживающего слоя
|
3 х 10 |
Рабочее давление мин/макс, бар
|
2,5 - 6 |
Рабочая темп. макс, °С
|
5 - 35 |
Присоединительные размеры вход/выход/дренаж, дюйм
|
1 / 1 / 0,75 |
Отзывы
Оставить отзыв
Загрузка отзывов...
Кварцевый песок фр. 2,0-5,0 мм | 30 | кг |
Трубка солевая 3/8" | 2 | м |
Труба водоподъемная диам. 1,05" (27 мм) | 5,4 | м |
Бак солевой 200 л в сборе | 1 | шт |
Клапан управляющий RunXin F118B3 умягчитель в 2 ступени по счетчику 4 м3/ч | 1 | шт |
Катионит Pure PC002 25 л. | 225 | л |
Сетка верхняя JD209 (SS-3F-3/4 0.25mm) | 3 | шт |
Сетка нижняя JD210 (XS-3F-3/4 0,25mm) | 3 | шт |
Труба ПВХ напорная Д 032*1,6 1,0 МПа | 1,2 | м |
Уголок перелива 1/2" | 1 | шт |
Корпус фильтра 1354 | 3 | шт |
