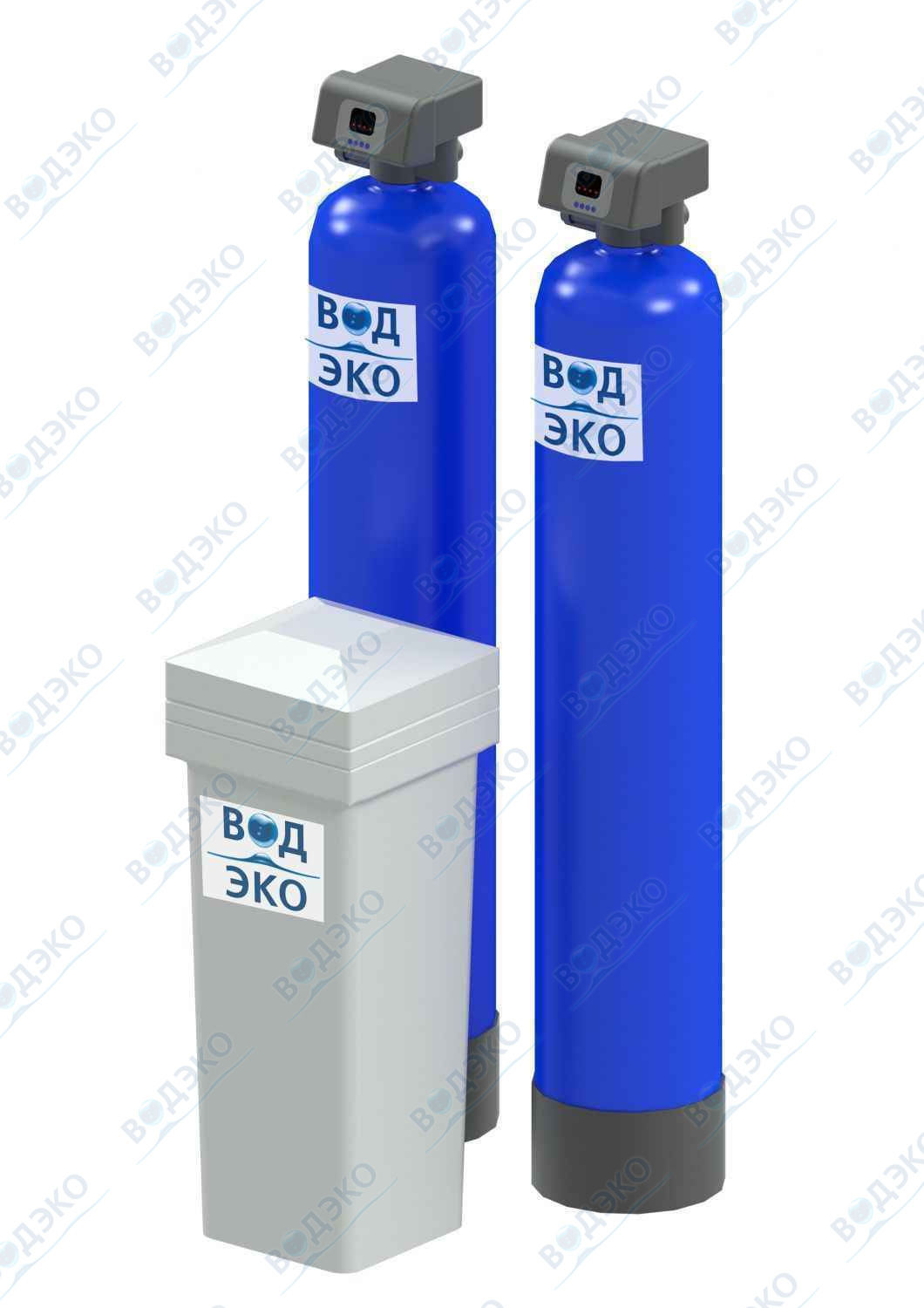

Установка умягчения АКВАФЛОУ серии S предназначена для умягчения воды методом натрий-катионирования.

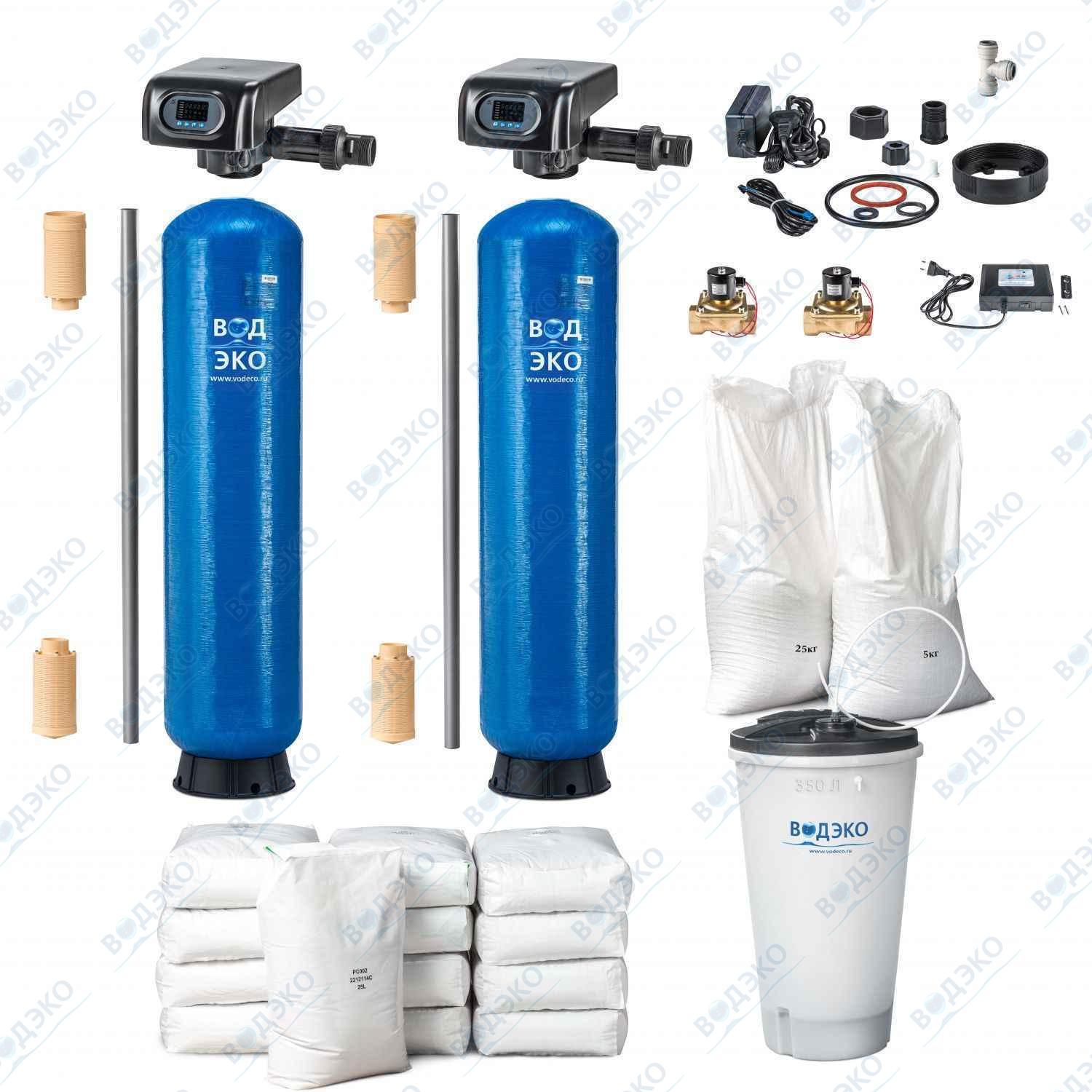

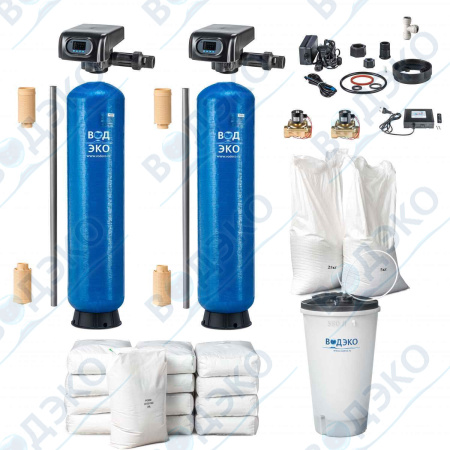

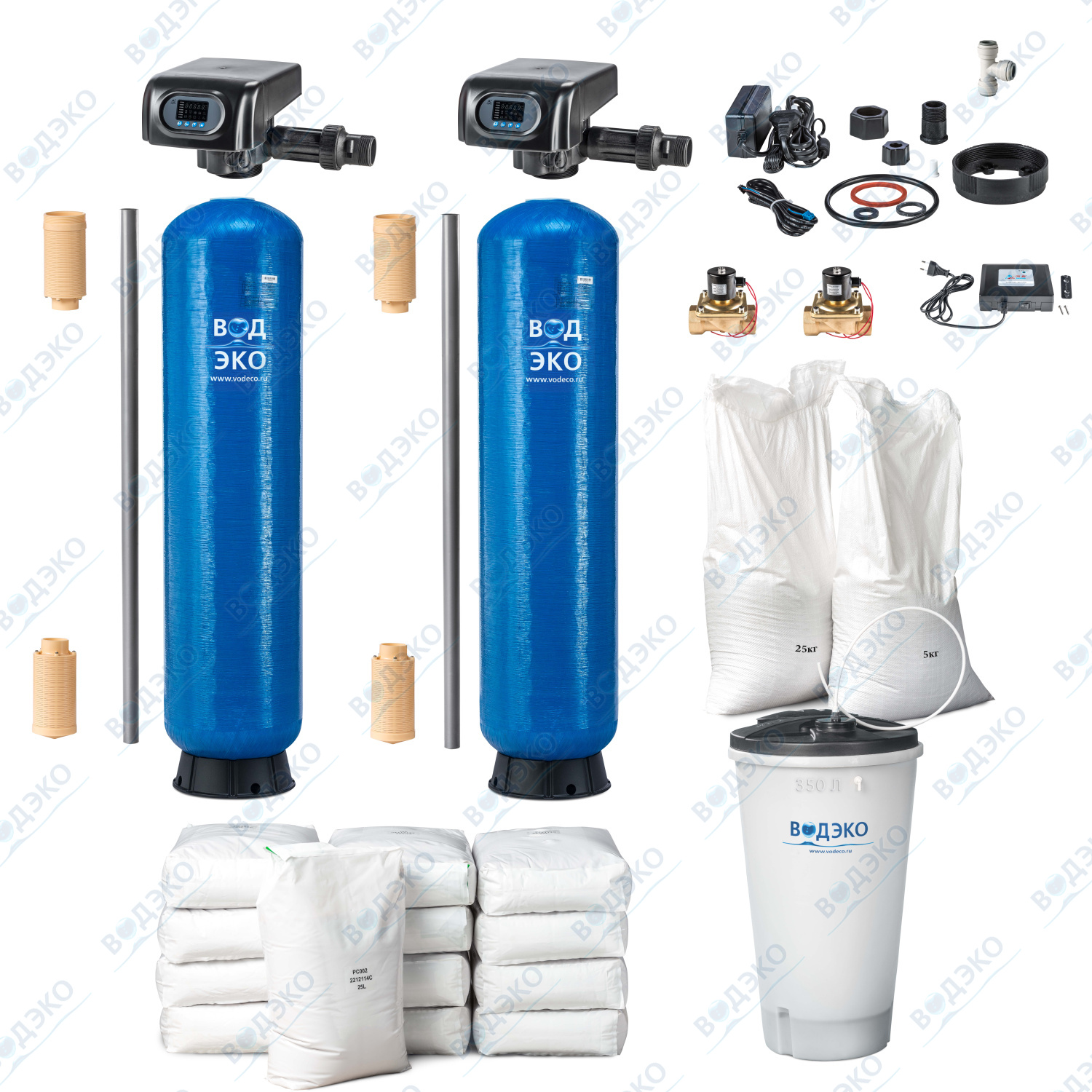

В состав установки входят:
- натрий-катионитные фильтры (2 шт.) с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющие клапаны (2 шт.) с автоматическим управлением, которые крепятся к верхней части фильтров и служат для вывода фильтров на регенерацию, переключения потоков воды во время регенерации и настройки параметров процесса регенерации.
Один из фильтров всегда находится в рабочем режиме, а второй в режиме регенерации или ожидания.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтры, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра, находящегося в рабочем режиме, и проходит через слой катионита. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод фильтра в режим регенерации осуществляется по объему очищенной воды – управляющий клапан оборудован водосчетчиком, регистрирующим объем воды, пропущенный через фильтр.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
В состав установки входят:
- натрий-катионитные фильтры (2 шт.) с дренажно-распределительной системой, сильнокислотным катионитом, гравием поддерживающего слоя
- бак-солерастворитель
- управляющие клапаны (2 шт.) с автоматическим управлением, которые крепятся к верхней части фильтров и служат для вывода фильтров на регенерацию, переключения потоков воды во время регенерации и настройки параметров процесса регенерации.
Один из фильтров всегда находится в рабочем режиме, а второй в режиме регенерации или ожидания.
Суть метода натрий-катионирования заключается в том, что из обрабатываемой воды, проходящей через слой сильнокислотного катионита, загруженного в фильтры, удаляются ионы кальция и магния, обуславливающие жесткость воды. При этом происходит ионный обмен и в обработанную воду поступает эквивалентное количество ионов натрия.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в верхнюю часть корпуса натрий-катионитного фильтра, находящегося в рабочем режиме, и проходит через слой катионита. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит к потребителю через выходной патрубок управляющего клапана.
Катионит обладает обменной емкостью, которая по мере работы исчерпывается (начинается проскок ионов кальция и магния в обработанную воду). Вывод фильтра в режим регенерации осуществляется по объему очищенной воды – управляющий клапан оборудован водосчетчиком, регистрирующим объем воды, пропущенный через фильтр.
Регенерация (восстановление обменной емкости) осуществляется путем обработки катионита раствором поваренной соли поваренной соли NaCl из бака-солерастворителя. Все операции процесса регенерации выполняются автоматически за счёт переключений управляющего клапана давлением исходной воды без использования промежуточных емкостей и насосов. Концентрированный (24-26%) раствор соли в баке-солерастворителе образуется в результате растворения соли в соответствующем объеме воды. Для получения концентрированного солевого раствора необходим контакт избыточного количества соли с водой, для чего в баке всегда должен находиться запас соли на 2-3 регенерации. Показателем насыщенности солевого раствора является наличие нерастворившейся соли в баке при продолжительном контакте ее с водой (в течение не менее 5 ч. Время растворения зависит от температуры воды). Периодическая загрузка соли в бак-солерастворитель осуществляется обслуживающим персоналом. Сброс сточных вод, образующихся в процессе регенерации, производится в хозяйственно-бытовую или производственную канализацию.
Производительность Qн, м³/час
|
2.6 |
Производительность Qмакс, м³/час
|
4 |
Блок управления
|
Runxin |
Объем фильтрующего материала, л
|
250 |
Масса поддерживающего слоя
|
40 |
Отзывы
Оставить отзыв
Загрузка отзывов...
Бак солевой 350 л в сборе | 1 | шт |
Тройник 1/2" OD | 1 | шт |
Клапан управляющий RunXin F74A3 умягчитель по счетчику 10 м3/ч | 2 | шт |
Труба ПВХ напорная Д 050*2,4 1,0 МПа | 4 | м |
Кварцевый песок фр. 2,0-5,0 мм | 40 | кг |
Трубка солевая 1/2" | 4 | м |
Сетка верхняя 2" (JD216-1M88 0.25mm) с резьбой | 2 | шт |
Катионит Pure PC002 25 л. | 250 | л |
Сетка нижняя JD218 (XS-3-2") | 2 | шт |
Уголок перелива 1/2" | 1 | шт |
Корпус фильтра 1665 4"-0" | 2 | шт |
Комплект для клапана F80 | 1 | шт |
Клапан управляющий RunXin F80 | 1 | шт |
