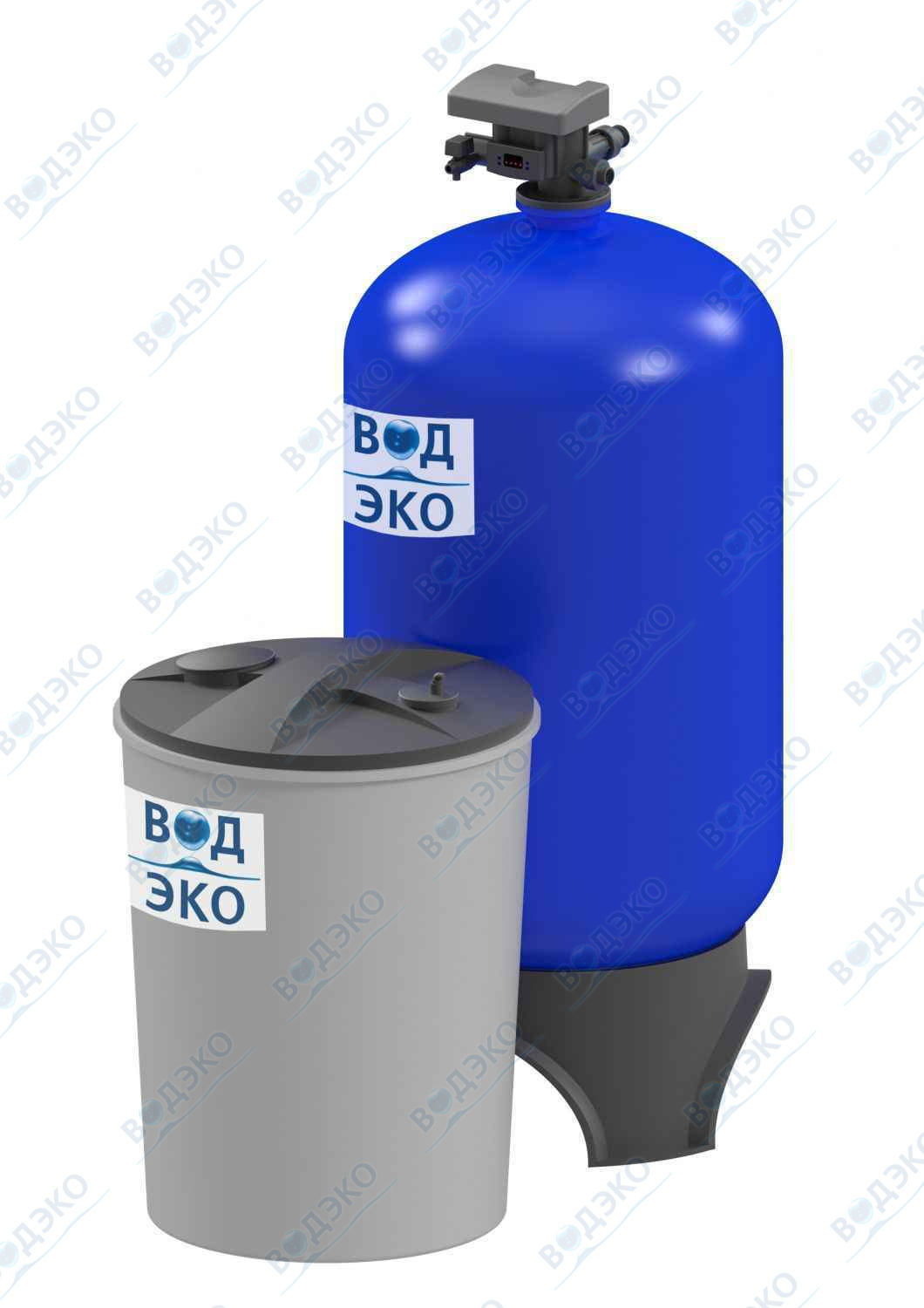

Установка умягчения Аквафлоу с регенерацией по расходу воды предназначена для удаления из воды солей жесткости Ca, Mg. Регенерация фильтра происходит по счетчику воды. По прошествии заданного объема воды установка автоматически переходит в режим регенерации. Счетчик может быть встроен в клапан управления, так и быть выносным – зависит от модели клапана.
Корпус фильтра, блок управления и все детали, соприкасающиеся с водой, имеют Декларацию соответствия ЕВРАЗЭС. В комплект каждой установки входит: паспорт, инструкция по эксплуатации и декларация соответствия.
Очистка воды при помощи промышленного фильтра состоит из следующих шагов:
Фильтрация – прохождение воды через ионообменную смолу сверху вниз – происходит умягчение воды, в результате чего ионы кальция и магния включаются в структуру смолы, вытесняя из нее катионы натрия. В объеме очищенной воды содержание солей жесткости снижается.
Обратная промывка – процесс, при котором слой фильтрующего материала - катионита в Na-форме промывается снизу вверх, вследствие чего он разрыхляется; задержанные загрязнения и взвешенные вещества вымываются в канализацию
Регенерация - пропуск реагента, т.е. раствора соли NaCl через всасывающую линию идущего в блок управления фильтром. Далее раствор, проходя через ионообменную смолу, восстанавливает ионообменную способность катионита. Отработанный раствор сбрасывается в канализацию.
Медленная промывка – поток исходной воды медленно поступает сверху вниз, только без солевого раствора. При этом происходит постепенное медленное вытеснение из фильтра остатков солевого раствора в канализацию.
Прямая промывка – окончательная отмывка фильтрующего материала подачей с бọльшей скоростью исходной воды сверху вниз от остатков регенерационного раствора.
Заполнение солевого бака – поступление воды в бак-солерастворитель для приготовления насыщенного солевого раствора, необходимого для осуществления дальнейшей регенерации. Уровень воды может задаваться клапаном управления или срабатыванием поплавкового механизма.
|
Производительность Qн, м³/час
|
14 |
|
Производительность Qмакс, м³/час
|
18 |
|
Блок управления
|
Runxin |
|
Регенерация по таймеру/счетчику
|
Счётчик |
|
Объем фильтрующего материала, л
|
650 |
|
Материал корпуса фильтра
|
Пластик |
|
Масса поддерживающего слоя
|
200 |
|
Рабочее давление мин/макс, бар
|
2,5 / 6 |
|
Рабочая темп. макс, °С
|
45 |
|
Присоединительные размеры вход/выход/дренаж, дюйм
|
2/1,5 |
| Бак солевой 500 л в сборе | 1 | шт |
| Корпус фильтра 3672 4"-4" | 1 | шт |
| Втулка переходная ВР 16 атм 25/20 х 3/4" ПВХ | 1 | шт |
| Клапан управляющий RunXin F77A3 умягчитель по счетчику 18 м3/ч | 1 | шт |
| Труба ПВХ напорная Д 050*2,4 1,0 МПа | 2 | м |
| Втулка переходная ВР 20х1/2" ПВХ (FAST) | 1 | шт |
| Адаптер прямой 1/2" OD x 1/2" nptf НР | 1 | шт |
| Заглушка 4" JD502 (DT-2) | 1 | шт |
| Кварцевый песок фр. 2,0-5,0 мм | 200 | кг |
| Трубка солевая 1/2" | 2 | м |
| Сетка верхняя 2" (JD216-1M88 0.25mm) с резьбой | 1 | шт |
| Катионит ИОНТРИТ С100E 25 л. | 650 | л |
| Дренаж JD305 (HU6700 0,25 мм), аналог JD309 | 1 | шт |
| Уголок перелива 1/2" | 1 | шт |
