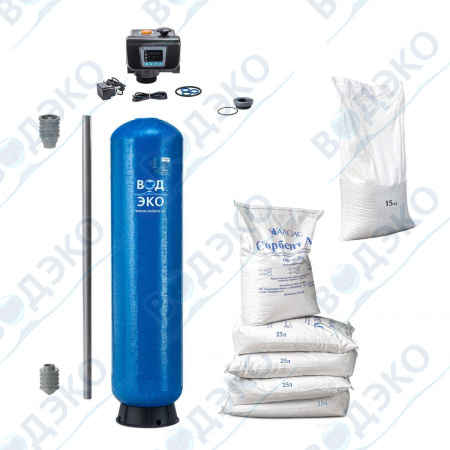

Установки фильтрации и обезжелезивания АКВАФЛОУ серии F предназначены для снижения мутности и цветности воды, для снижения содержания железа, марганца и сероводорода в воде. Установки АКВАФЛОУ серии F представляют собой скорые напорные фильтры, загруженные фильтрующим материалом.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
Блок управления
|
Runxin |
Фильтрующий материал
|
Сорбент АС |
Регенерация по таймеру/счетчику
|
Таймер |
Объем фильтрующего материала, л
|
120 |
Материал корпуса фильтра
|
Пластик |
Масса поддерживающего слоя
|
20 |
Требуемый расход обратной промывки
|
3.9 |
Потеря давления Сv/Kv, бар
|
0.3 |
Рабочее давление мин/макс, бар
|
1-6 |
Рабочая темп. макс, °С
|
2-35 |
Присоединительные размеры вход/выход/дренаж, дюйм
|
1 / 1 / 1 |
Электрические характеристики, 220/380В, Вт
|
220В |
Отзывы
Оставить отзыв
Загрузка отзывов...

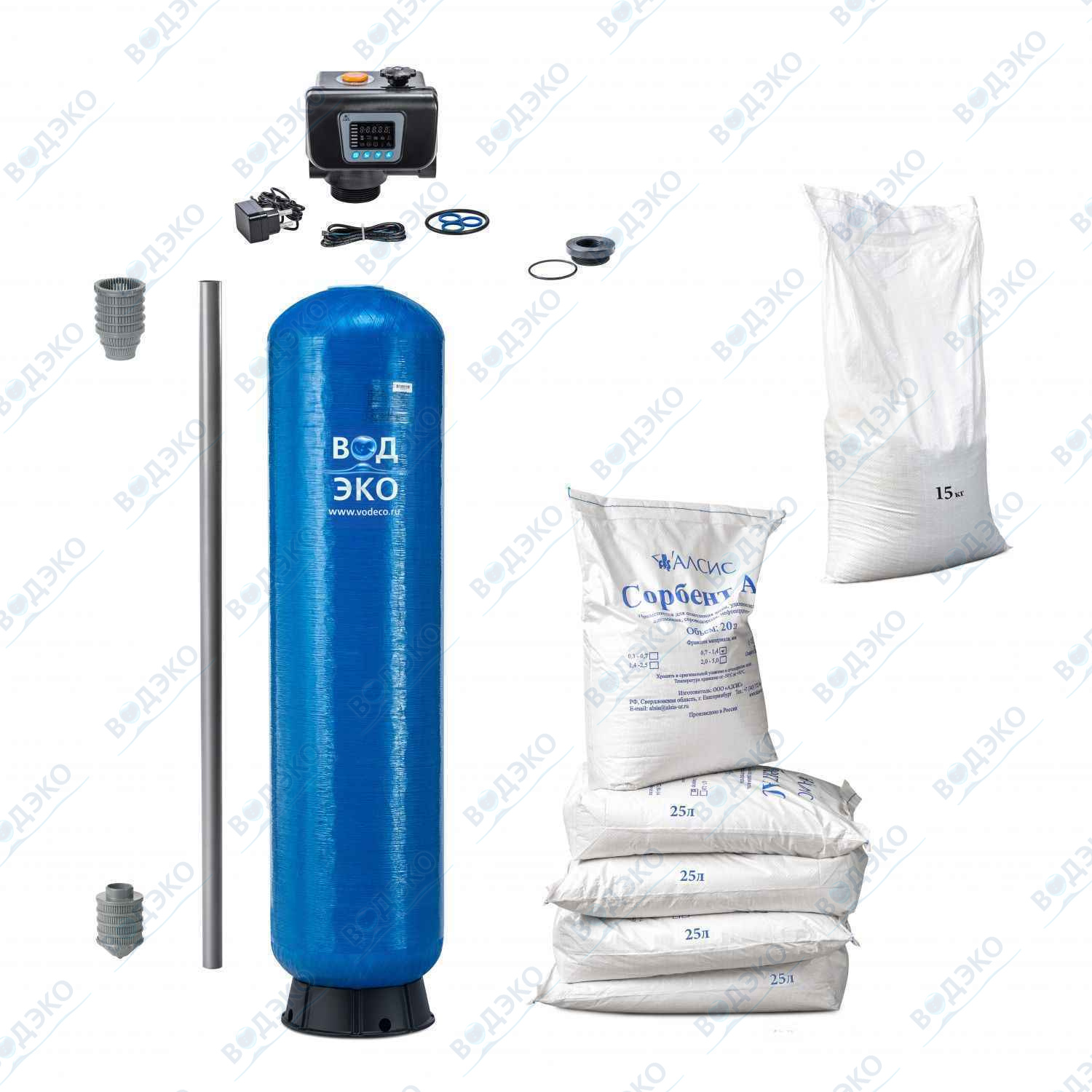

Сетка верхняя JD242A (SS-6-1 0.5mm) | 1 | шт |
Сетка нижняя JD243A (XS-6-1 0.5mm) | 1 | шт |
Труба ПВХ напорная Д 032*1,6 1,0 МПа | 1,8 | м |
Клапан управляющий RunXin F67B1-A фильтр по таймеру 6 м3/ч | 1 | шт |
Адаптер 4-2,5" JD504-N (BJ-1-N) | 1 | шт |
Кварцевый песок фр. 2,0-5,0 мм | 20 | кг |
Сорбент АС фр.0,7-1,4 мм (мешок 25 литров), литр | 120 | л |
Корпус фильтра 1665 4"-0" | 1 | шт |
