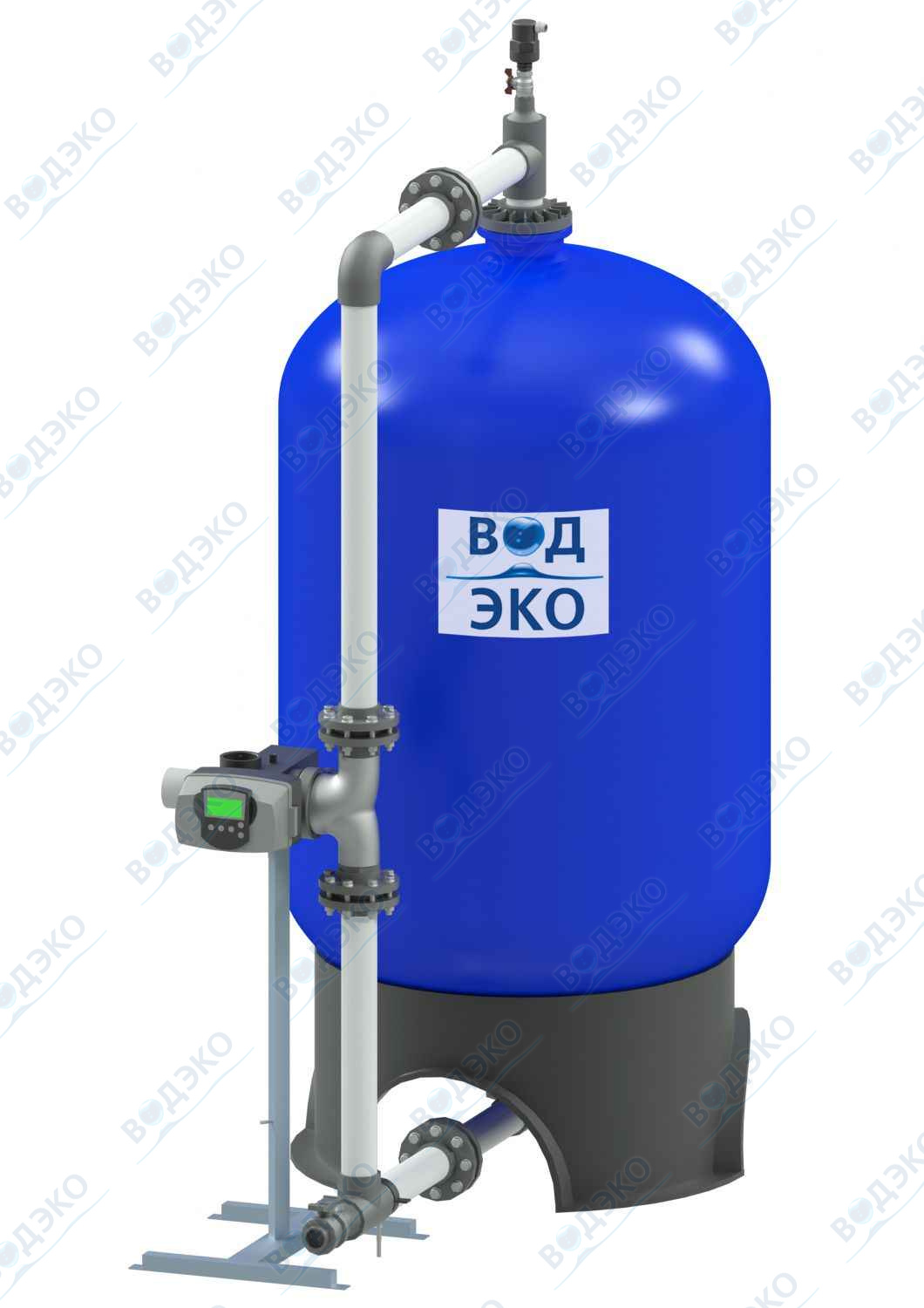

Установки фильтрации и обезжелезивания АКВАФЛОУ серии F предназначены для снижения мутности и цветности воды, для снижения содержания железа, марганца и сероводорода в воде. Установки АКВАФЛОУ серии F представляют собой скорые напорные фильтры, загруженные фильтрующим материалом.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
Фильтрующий материал
Сорбент АС
Регенерация по таймеру/счетчику
Таймер
Материал корпуса фильтра
Пластик
Требуемый расход обратной промывки
35.4
Потеря давления Сv/Kv, бар
0.3
Рабочее давление мин/макс, бар
1-6
Рабочая темп. макс, °С
2-35
Присоединительные размеры вход/выход/дренаж, дюйм
80/80
Электрические характеристики, 220/380В, Вт
220В
Габарит изделия ДхШхВ, мм
1219,2x1828,8
| Корпус фильтра 4872 6"-6" | 1 | шт |
| Клапан управляющий Clack V3BTZ-33 (фильтр, таймер) | 1 | шт |
| Регулятор DLFC для фитинга-1”, 25.0 GPM (V3190-250) | 5 | шт |
| Дренажный фитинг 3"BSPT, для V3 в сборе (V3764BSPT) | 1 | шт |
| Блок питания БП-Бк 20-0,8 PHU-4 | 1 | шт |
| Стакан JD436 (SS-10-300F 0,4mm) | 1 | шт |
| Труба ПВХ напорная Д 090*4,3 1,0 МПа
